河湖凌波之利器——错位齿合式”人工浮岛 系列产品

人工浮岛简介

进入21世纪以来，由于水体富营养化对人类的生存环境造成了严重的影响，人工生态浮岛技术对水体污染生态治理的功能，越来越受到人们的关注。特别是近些年来由于城市环境景观建设步伐的加快，人工生态浮岛的园林水体景观功能得到了有效的开发利用，使人工生态浮岛技术真正成为了一项多功能的生态环保产品。随着在城市中的广泛的应用，其生动和谐的景观效能与水体生物的生态净化功效，被越来越多的工程实例所证明。

人工生态浮岛净化水体的原理是，利用水生植物、动物、昆虫以及微生物在自然水环境中的吸收、摄食、消化、分解等一系列生物、化学功能，实现富营养水体的生态治理的。即：把特制的轻型生物载体按不同的设计要求，拼接、组合、搭建成所需要的面积或几何形状，放入受损水体中，将经过筛选、驯化的吸收水中有机污染物功能较强的水生（陆生）植物，植入预制好的漂浮载体种植槽内，让植物在类似无土栽培的环境下生长，植物根系自然延伸并悬浮于水体中，吸附、吸收水中的氨、氮、磷等有机污染物质，为水体中的鱼虾、昆虫和微生物提供生存和附着的条件，同时释放出抑制藻类生长的化合物。在植物、动物、昆虫以及微生物的共同作用下使环境水质得以净化，达到修复和重建水体生态系统的目的。由于人工生态浮岛具有构造简单、易于操作，投资少、见效快的特点，是一种既具有污水治理功能，又兼备园林水景观效果的多功能的实用生态设施，因此，在目前的环境污水治理和水景园林工程中方兴未艾，有着广泛的应用空间和发展前景。

一、“绿舟牌”人工生态浮岛

廊坊市莲韵苑水生花卉研究所，始终致力于水体景观建设与生态环保项目的研究。《人工生物浮岛与景观水可持续利用技术研究》项目于2007年被市科技局正式立项，我所全体科研人员在尊重科学、注重实效的科研理念主导下，致力于有效解决当前日趋严峻的城市水体污染状况，改善城市园林水体景观的滞后现状，开发出具有景园林景观效果与水体生态净功能双效结合的人工浮岛载体。经过几年来对市场同类产品的摸索调查和性能比对，在浮岛载体材料上认真研究、筛选，最终选定以化学稳定性可靠、不污染水体、具有较强抗老化性能的高密度聚苯乙烯为浮岛载体的主要材料，通过反复的设计、实验、改进、完善，最终研制出了现在的单元模块错位齿合拼接，配合以缓冲索固件连接的浮岛载体。

这种浮岛载体设计结构稳固、整体布局合理、外观造型新颖、安装拆卸方便、适用环境广泛、可多年循环使用；并且使用后的废弃载体材料可回收用作建筑橡塑保温材料的原料，有效地解决了社会上原有采用竹木和植物纤维材料浮岛，搭建拆装中的困难和拆装后废弃材料处置所造成的二次污染问题。目前，该产品已经申请了“绿舟牌”商标和相关设计专利，并在北京2008奥运项目中和全国许多大中城市已被广泛应用，取得了良好的经济效益和社会效益。事实证明，“绿舟牌”人工生态浮岛，是一种即经济实用且性能优良的，集城市水体景观美化和受损水体生物修复于一体的，优良人工生态景观环保设施。 “绿舟牌”生态浮岛具有以下功能：

1、投资少、见效快、经济实用

人工生态浮岛的治污原理是利用生物的自然生态习性，在受损水体中吸收、吸附消化和降解水中的有机污染物，因此，无需专业的机械设备以及化学药剂的投入，可以大量的节省费用开支，减少动力、能源和日常维修管理费用，具有投资少、见效快、节约能源、运行性能稳定、日常维护简单等优点。

2、改善生物栖息环境，形成自然生态平衡

   人工生态浮岛是一种生物和微生物生存繁衍的载体。在富营养化水体中浮岛上植物悬浮于水中的根系，除了能够吸收水中的有机质外，还能给水中输送充足的氧气；为各种生物、微生物提供适合栖息、附着、繁衍的空间，在水生植物、动物和微生物的吸收、摄食、吸附、分解等功能的共同作用下，使水体污染得以修复，并形成一个良好的自然生态平衡环境。

3、营造美丽水岸景观和水上花境，提升环境质量

人工生态浮岛除具有显著的污水治理效果外，同时具有强烈的环境景观功能。随着社会经济的发展和人们生活水平的不断提高，对周围生活和工作的环境也提出了更高的要求，城市园林景观建设，正朝着高层次、高品位的方向发展。由于水面绿化景观的效果生动、新颖，越来越引起人们的极大兴趣。目前，水景园林建设和水生花卉应用已经形成了一个新兴的行业热点。

人工生态浮岛，在碧波涟漪之上，花繁叶茂、姹紫嫣红，随波起舞，充满无限的生机，应用于水景观即可修复水体、治污防污，还可以美化水域环境，打造靓丽的城市水上景观，提升城市园林建设的整体档次和品位，是一种低投入高效益的生态环保设施。

4、消波护岸作用，保护水利设施

大面积人工生态浮岛的应用，可以有效的降低风浪对坡岸的拍击与冲刷强度，对于河流、湖泊的坡岸起到良好的保护作用。从这个角度来看，水上生物浮岛的应用，既是水面景观设施又是水质净化和水利防护设施。

5、改善滨水地带生物生存环境

由于人工生态浮岛的消波作用减轻了风浪波涛对滨水地带的拍击，便能有效地防止坡岸的冲蚀坍塌，使之能够形成一个相对稳定的水生态环境，为滨水地带的水生植物、动物、微生物的繁衍栖息提供有利条件。

6、可有效拦截水面漂浮物

在动态或者流动的池塘、湖泊或河道中横向或者按照特殊设计的形式安装人工生态浮岛，可以有效拦截由于风力或者上游飘来的纸屑、垃圾、塑料袋、树叶、杂草等城市垃圾，便于打捞清除，起到水体环保过滤作用。

二、“绿舟牌”生态浮岛的主体及附属构件材料

㈠、错位齿合型浮岛模块

浮岛模块是组成生态浮岛载体的单元。采用了化学稳定性可靠、不污染水体、抗老化性能强的高密度聚苯乙烯材料，经过高温、高压一次成型技术制成。具有结构合理、适度的刚性以及柔性物理指标、外形美观、重量轻、浮力大、拆卸组合方便、使用寿命长和可回收利用等优点。正常使用周期为5年。模块单元规格为：80㎝×80㎝；高度为13㎝；有效面积为0.64㎡；重量1㎏；均匀分布16个直径14㎝的种植穴。

㈡、缓冲索固组件

用于浮岛模块组装时模块之间相互齿合后的索固连接，采用高强度抗老化性能很高的pvc材料，经过高温压铸而成。本产品结构简单、设计合理、拆装操作方便快捷。使浮岛模块整体结构更加稳固，以缓解外力的作用，增强抵抗风向、水流等对浮岛整体造成的剪切力和扭曲力，避免或减少外界因素对浮岛产品的损坏。

㈢、附属材料

1、 包塑防腐钢索：为了浮岛整体在安装过程中的定位锚固和防止在使用过程中因外力作用下解体。在浮岛拼接完成后需要用钢索围固，钢索需采用直径为Φ3㎜-Φ4㎜表层包塑的防腐钢索，以增强其防锈蚀性能，延长使用寿命

2、镀锌钢索卡扣：用于钢索索固，型号应与选用钢索粗细相匹配。

3、镀锌紧线调节吊钩：用于绷紧钢索，型号与钢索配套即可。

（以上三种辅件各地方五金店有售）。

4、 防腐包角：

用于保护浮岛外围阳角，与钢索配套使用，防止紧固钢索时损伤浮岛材料。

5、定位牵拉尼龙绳：直径Φ6㎜-Φ8㎜尼龙绳索，长度、颜色根据现场要求而定（各地方日杂或农资商店有售）。

6、定位尼龙编织袋：用于经过硬化防水地方的浮岛定位压重牵拉，（尼龙袋中填装沙石材料或者废弃建筑渣料，即“沉沙袋”）。

7、压重砼块：与沉沙袋功能相同，用混凝土浇铸成梯形立方体，在立方体上方预埋钢筋吊环，为了便于操作重量以５０㎏为宜。

三、人工生态浮岛安装程序

（一）浮岛模块拼装：

１、单元组拼接：　　　　　

将浮岛模块上的文字朝向一致，每四个模块为一个单元组，先分别将四块分为组两横向或者纵向进行插接，然后再将两组合并为一个单元组，（注意：插接组合后的各个模块之间的齿合缝隙必须保持严密一致）；最后将缓冲索固组件上下夹板分别放置于浮岛正反两面的模块四角交合处，对准模块索固预留孔穿好连接缩杆，将连接缩杆旋转９０°角。

２、单元组与组之间的拼接合成：

单元组与组之间的拼接方法与上述方法基本相同。根据浮岛面积设计要求，可以随意增减单元组的拼接合成数量，为了便于浮岛整体的搬动设置，单个单元组面积最好不要超过３６个模块。最后将浮岛整体四周阳角处放置镀锌包角，最后用包塑钢索圈牢并紧固。（遇有特殊设计要求的异性或者超大面积浮岛造型，可以将单个模块单元组放入水中继续拼合）。

3、摆放水生植物

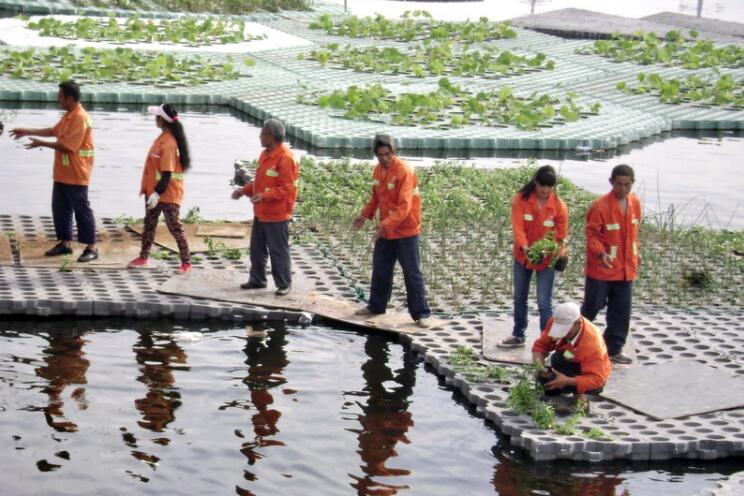

将组装好的浮岛载体设置于便于操作的水体岸边，并用绳索暂时固定，再按照浮岛植物设计图案要求，将各种植物依次摆放（容器苗）或栽种（裸根苗）到浮岛载体预先设置的种植穴中。浮岛植物并非必须使用水生或湿生植物，许多陆生花卉也可作为良好的浮岛植物素材，在节日庆典或遇有特殊要求时，可以使用陆生鲜花布置浮岛，摆放出绚丽多彩的各种文字或图案。

4、浮岛的安装定位

将定植好植物的浮岛按照景观整体布局要求牵引到预定位置加以固定，浮岛锚泊定位方法有一下两种方法：

⑴、重力沉水式固定：

将预先浇注好的压重砼块或者沉沙袋（尼龙编织袋填装沙石）至于水底，每个压重固定点的重物浮岛面积大小等实际情况，一般最低不得少于100㎏，然后用尼龙绳索与浮岛连接固定。重力沉水式固定多用于北方城市园林景观水系，因为园林景观水系中设置人工生态浮岛，一般偏重于景观效果，这种水域的水位、水流、风速等自然因素相对平和稳定，浮岛定位受外力作用影响较小。重力沉水式固定可以使牵引绳索沉于水面之下，不影响观赏效果。另外，北方城市一般水源较缺乏，在设计水建造景观时多数采取了防渗漏措施，这种方法可以保证不破坏原有防水防护层。

⑵、驳岸锚固式固定：

驳岸锚固式固定，主要用于天然湖泊、河流等自然水域中的人工生态浮岛的固定。此类水域中安装人工生态浮岛的主要目的，多数是为了水体的生态治理。

天然河流、湖泊一类水系一般远离城市繁华区域，有天然水源补给，大多数没有做过防渗处理；这一类水域的水位、水流等水文情况和自然气候条件比较复杂，加之主要用于水体生态治理的浮岛多数采用生长迅速、植株高大的植物品种，更易于遭受风在的影响，因此，在浮岛安装固定时，必须充分考虑自然因素的影响，尽量采用更为牢固的方式固定。将组装好的浮岛运送到设计位置，把浮岛固定点尼龙绳拉到岸边，按垂直方向在岸边固定木桩或水泥预制桩做成地锚，然后固定尼龙绳索紧。每个固定点绳索根据水域涨落情况及水域流速，预留绳索长度浮动量。

四、注意事项

1．安装人工浮岛水域如果较深或水流急的地方，操作人员必须做好必要的防护；在浮岛上作业人员要穿好救生衣，尽量选派熟悉水性的人员操作固定点的固定工作，安装时操作人员要注意烟火，一定要加强安全防护工作。

2、固定好的浮岛要定期巡回检查固定点，观察浮岛植物、花卉生长情况，做好浮岛的正常维护，确保浮岛的景观效果。

3浮岛如需拆卸时和安装顺序一样，分小单元分拆，然后再分块拆卸，将构件分类放置，将浮岛模块收好与构件安排固定地点，减少风吹日晒的时间，妥善保管收藏，以便下次安装使用。
